常圧処理工程

PLAZMARK®大気圧プラズマ用

プリント配線板製造/FPD製造/フィルム加工などの大気圧プラズマの処理効果やコロナ放電やUVオゾン洗浄の効果確認に最適
マーカータイプもご用意していますので、細かいところや入り組んだ形状の処理確認も可能

プラズマスライド05
プラズマスライド01
プラズマスライド02
プラズマスライド03
プラズマスライド04

    製品特徴

    • Feature
      01

      マイルドなプラズマ処理でも評価可能

      高速スキャン処理にも対応できる高感度の色材を採用しているのでマイルドなプラズマでも検知して評価することができます。

    • Feature
      02

      処理分布評価に有用

      これまでの濡れ試薬では判定が難しかった面内均一性評価に有用です。形状は30㎝ものさしのようなロングラベルタイプとA4サイズのシートタイプがあります。

    • Feature
      03

      プラズマ以外の処理でも利用いただけるケースも

      UV洗浄※やオゾン洗浄の効果確認、その他コロナ処理の確認にもお使いいただけるケースもあります。
      ※すべての周波数に反応するものではありません。

    • Feature
      04

      微細部や曲面にも筆記できるマーカータイプも

      ペン感覚で使えるマーカータイプなら、小型や複雑な形状のワークへのプラズマ処理も確認できます。
      様々な素材に筆記できるので、簡単便利。ランニングコストも抑えられます

    動画

    変色性能

    変色性能01
    変色性能02
    高密度ラジカル大気圧プラズマ装置【N₂+Dry Air】

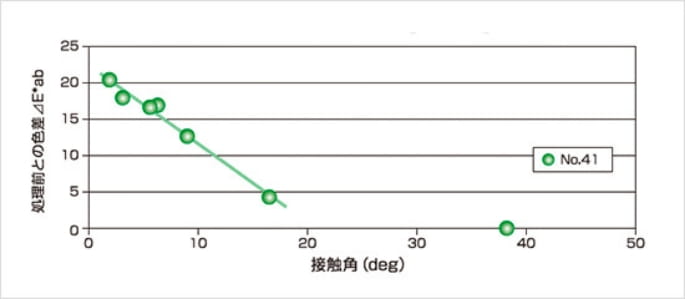

    色差と接触角との相関
    (処理基板:ガラス)

    処理基板:ガラス
    大面積プラズマ装置【O₂+N₂】

    仕様

    PLAZMARK®大気圧プラズマ用

    対応ガス(プラズマ種):O₂ , N₂ , Air

    No.40(超高感度)

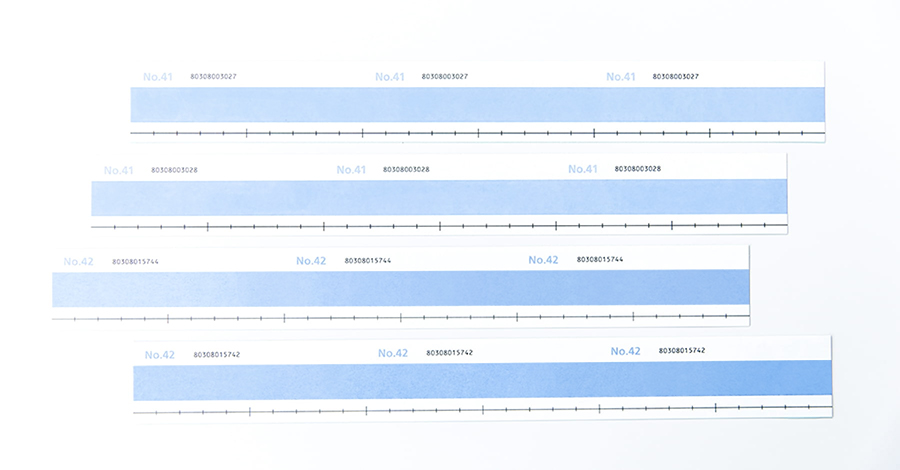

    形状 ロングラベル シート
    耐熱性 100℃
    構成 本体:クリーンペーパー / 検知部:有機色材、レジン
    サイズ 本体:35×300×0.2㎜
    検知部:300×15㎜
    本体:210×300×0.2㎜
    検知部:190×300㎜
    入数 20枚 5枚
    略号 PLL0430-40 PLC2130-40
    No.41(高感度)
    形状 NEWマーカー ロングラベル シート
    耐熱性 100℃
    構成 本体:アルミニウム、樹脂
    ペン先:ポリエステル繊維
    インキ: アルコール系インキ
    (有機色材、無機色材)
    本体:クリーンペーパー /
    検知部:有機色材、レジン
    サイズ 全長:142mm
    最大径:15mm
    線幅:約1.5mm
    本体:35×300×0.2㎜
    検知部:300×15㎜
    本体:210×300×0.2㎜
    検知部:190×300㎜
    入数 1本 20枚 5枚
    略号 PLKM-41 PLL0430-41 PLC2130-41
    No.42(低感度)
    形状 ロングラベル シート
    耐熱性 100℃
    構成 本体:クリーンペーパー / 検知部:有機色材、レジン
    サイズ 本体:35×300×0.2㎜
    検知部:300x15mm
    本体:210×300×0.2㎜
    検知部:190×300㎜
    入数 20枚 5枚
    略号 PLL0430-42 PLC2130-42

    ※感度について:No.の値が小さいほど高感度の商品となり、低出力・短時間のプラズマ処理で変色します。シリーズ間での大小は感度と無関係です。
    ※仕様および外観は改良のため予告なく変更することがありますのでご了承下さい。製品カラーは、撮影・印刷インキの関係で実際の色と異なって見えることがあります。
    ※PLAZMARK®、Plasma Indicator、プラズマ見える化、プラズマインジケータは(株)サクラクレパスの商標または登録商標です。
    ※PLAZMARK®は日本、ヨーロッパ共同体、米国、その他の国で商標登録されています。
